Módulo OTDR 1550 nm com Detecção de ONU – FV2100

FibervixFerramentas e testes

Módulo OTDR 1550 nm com Detecção de ONU – FV2100

Modelo
FV2100
Código
FV2100

Módulo OTDR FiberVix FV2100 para PMT-900, com 1550 nm, faixa dinâmica de 18 dB, alcance de até 60 km, Live Fiber e testes FTTH.

Consultar pelo WhatsApp

Preço, prazo e disponibilidade são informados no atendimento comercial. Para comprar, solicite o cadastro da sua empresa.

Descrição

  • Função OTDR dedicada para redes de fibra óptica;
  • Comprimento de onda de 1550 nm;
  • Faixa dinâmica de 18 dB;
  • Alcance de teste de 500 m a 60 km;
  • Zona morta de evento de 1 m;
  • Suporte a Live Fiber;
  • Modo Master para testes FTTH;
  • Testes Splitter → ONU e ONU → Splitter;
  • Recurso para detecção de ONU;
  • Aplicativo OTDR dedicado;
  • Compatível com PDAs da série PMT-900;
  • Interface óptica SC/UPC ou SC/APC.
  • Teste, diagnostique e otimize sua rede de fibra óptica

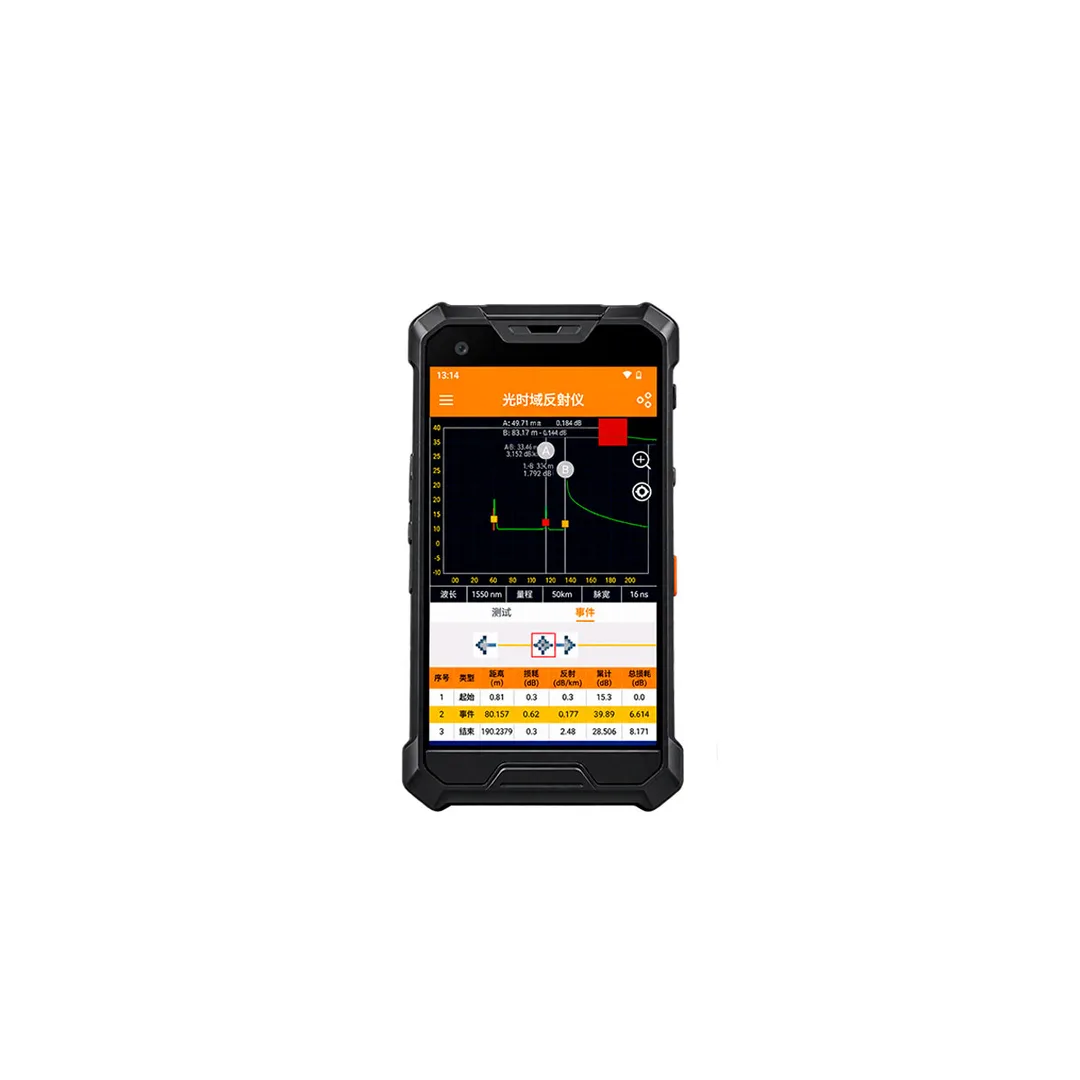

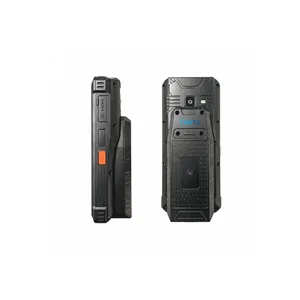

O Módulo OTDR FiberVix FV2100 foi desenvolvido para utilização com os PDAs da série PMT-900, oferecendo recursos para diagnóstico, análise e testes de enlaces de fibra óptica em redes FTTH.

Equipado com função OTDR em 1550 nm, possui faixa dinâmica de 18 dB, alcance de teste de 500 m a 60 km e zona morta de evento de apenas 1 metro. O equipamento permite identificar eventos, perdas e características do enlace com maior precisão durante atividades de instalação e manutenção.

O FV2100 também oferece suporte a testes de fibra ativa (Live Fiber) e ao Modo Master, desenvolvido para verificações em redes FTTH. Esse modo permite realizar testes no sentido Splitter → ONU e ONU → Splitter, auxiliando na análise do trecho final da rede.

Além disso, possui recurso para detecção de ONU, permitindo verificar a presença de uma ONU conectada na extremidade do cabo drop. O aplicativo OTDR dedicado facilita a execução e interpretação dos testes diretamente através do PDA PMT-900.

Especificações técnicas

Teste de fibra FTTH: modo Master
Modo de testeModo normal: função de identificação de fibra ativa (live fiber). Modo Last Mile, direção 1: splitter » ONU (teste do splitter em direção à ONU). Modo Last Mile, direção 2: ONU » splitter (teste da ONU em direção ao splitter)
Detecção de ONU offline
Tipo de status da ONUResultado da detecção: ONU detectada ou ONU não detectada (verifica se há uma ONU conectada na extremidade do cabo drop)
Função OTDR
Comprimento de onda1550 nm
Faixa dinâmica18 dB
Zona mortaZona morta de evento: 1 m; zona morta de atenuação: 4,5 m
Faixa de teste500 m a 60 km
Largura de pulso3 ns a 10 µs
Precisão de distância±(1 m + 1E-5 × distância + 3% × resolução de amostragem), excluindo a incerteza do IOR
Precisão de perda±0,1 dB
Precisão de refletância±2 dB
Outras especificações
Interface ópticaSC/UPC ou SC/APC
Dimensões do módulo OTDR130 × 50 × 30 mm
Peso do módulo OTDR88 g
EAN/GTIN7901124000088
