OTDR 1310/1550/1625 Nm – FV2330

Modelo: FV2330
Código: FV2330

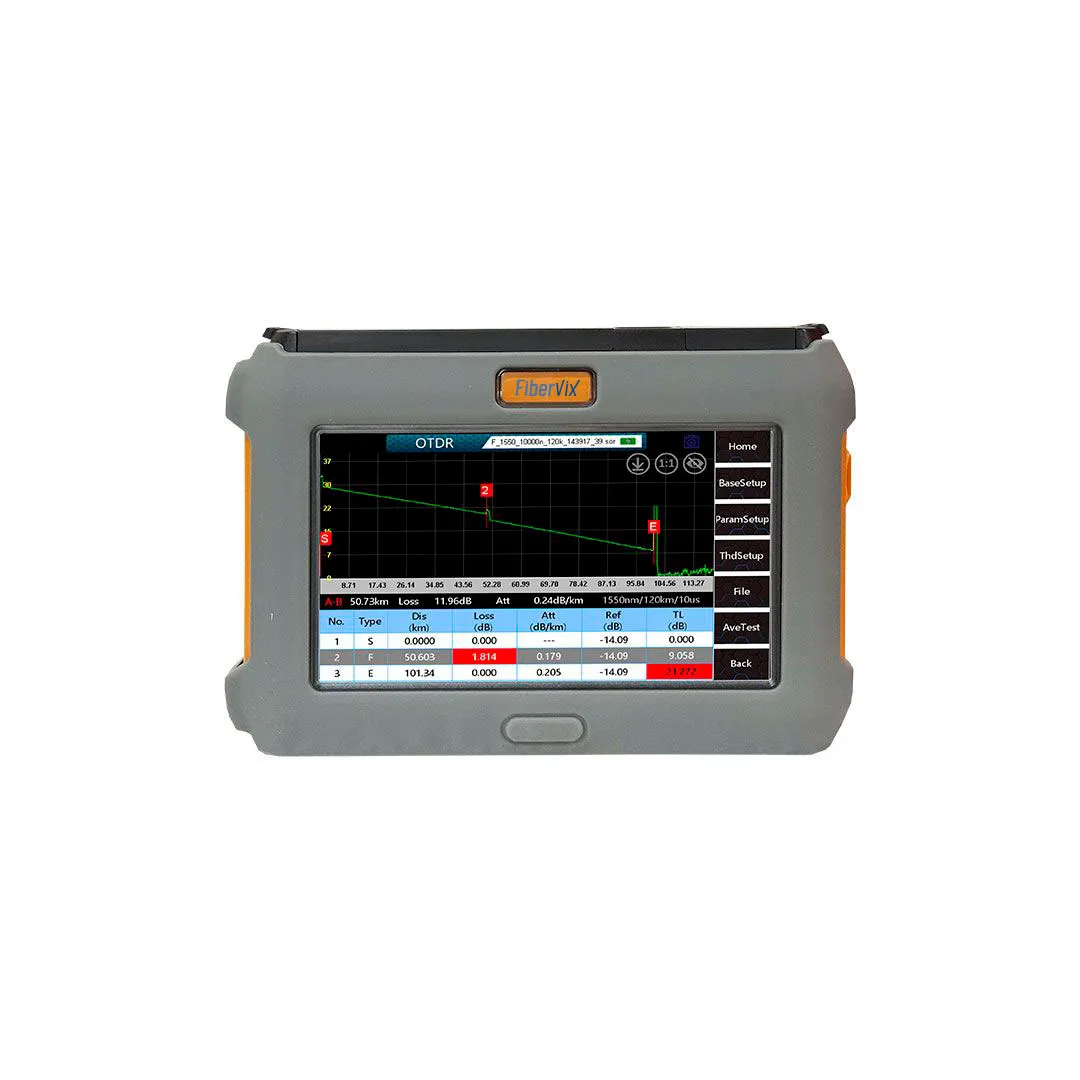

OTDR FiberVix FV2330 Série FHO3300 com tela de 6,2", alcance de até 240 km, funções VFL, OPM e OLS, testes RJ45, Bluetooth e bateria de 5.000 mAh.

Preço, prazo e disponibilidade são informados no atendimento comercial. Para comprar, solicite o cadastro da sua empresa.

Baixar datasheetPDF, 0,5 MB

Descrição

Tela touchscreen capacitiva de 6,2";
Testes em fibras monomodo e multimodo, conforme configuração;
Alcance de até 240 km em fibra monomodo;
Zona morta reduzida de 1 m / 4 m;
Até 128.000 pontos de amostragem;
Funções OTDR, VFL, OPM e OLS;
Medidor de potência óptica PON 10G;
Teste de sequência de cabo RJ45;
Medição de comprimento de cabo RJ45;
Rastreamento de cabo RJ45 opcional;
Bluetooth e aplicativo para smartphone;
Bateria de lítio de 5.000 mAh;
Armazenamento para mais de 2.000 arquivos SOF;
Suporte aos idiomas inglês e chinês.
Soluções completas para testes e rastreamento de cabos.

O OTDR FiberVix FV2330 Série FHO3300 é um equipamento multifuncional desenvolvido para diagnóstico, análise e manutenção de redes de fibra óptica, reunindo diferentes ferramentas de teste em uma solução portátil para uso profissional em campo.

Possui tela touchscreen capacitiva de 6,2 polegadas e função de detecção de eventos com zonas mortas reduzidas de 1 m / 4 m, permitindo maior precisão na identificação de eventos próximos ao início do enlace. Dependendo da configuração utilizada, suporta testes em fibras monomodo (SM) e multimodo (MM), com alcance de até 240 km em SM.

Além da função OTDR, o equipamento integra recursos como VFL (Localizador Visual de Falhas), OPM (Medidor de Potência Óptica) e OLS (Fonte de Luz Óptica). Também oferece funções para testes de cabos de rede RJ45, incluindo verificação de sequência conforme os padrões TIA568A/TIA568B, medição de comprimento e rastreamento opcional.

O FV2330 conta ainda com Bluetooth e suporte a aplicativo para smartphone, bateria de lítio de 5.000 mAh e capacidade para armazenar mais de 2.000 arquivos SOF, proporcionando praticidade para testes, registros e análises durante instalações e manutenções de redes ópticas.

Especificações técnicas

OTDR
Largura de pulso (SM)	3 ns, 5 ns, 10 ns, 30 ns, 50 ns, 100 ns, 275 ns, 500 ns, 1 µs, 2 µs, 5 µs, 10 µs, 20 µs
Largura de pulso (MM)	3 ns, 5 ns, 10 ns, 30 ns, 50 ns, 100 ns, 275 ns, 500 ns, 1 µs
Faixa de distância (SM)	100 m a 240 km
Faixa de distância (MM)	500 m a 40 km
Resolução de amostragem	Mínimo de 10 cm
Pontos de amostragem	Máximo de 128.000 pontos
Linearidade	≤ 0,03 dB/dB
Limiar de perda	0,01 dB
Resolução de perda	0,001 dB
Resolução de distância	0,01 m
Configuração de IOR	1,0000 a 2,0000, passo de 0,0001
Precisão de distância	±(0,75 m + distância × 3 × 10⁻⁵ + resolução de amostragem), excluindo a incerteza do IOR

Localizador visual de falhas · VFL
Comprimento de onda de operação	650 nm ± 20 nm
Potência de saída	10 mW
Modo de emissão	CW / 1 Hz / 2 Hz
Conector	Universal 2,5 mm

Medidor de potência óptica · OPM
Faixa de comprimento de onda	800 a 1700 nm
Comprimentos de onda calibrados	850 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 nm
Faixa de medição	-40 a +26 dBm / -60 a +6 dBm (opcional)
Precisão	±0,5 dB
Resolução	0,01 dB

Medidor de potência óptica PON 10G
Comprimentos de onda calibrados	850 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
Medidor PON 10G	1490 nm / 1577 nm, medições simultâneas com exibição dos valores na mesma tela
Faixa de medição	-40 a +10 dBm
Precisão	±0,5 dB
Resolução	0,01 dB

Fonte de luz óptica · OLS
Comprimento de onda de operação	Compatível com o OTDR
Potência de saída	> -12 dBm
Modo de saída	CW / 270 Hz / 1 kHz / 2 kHz

Teste de cabo RJ45
Sequência RJ45	Compatível com o padrão TIA568A/568B
Medição do comprimento RJ45	Suportada
Rastreamento RJ45	Opcional

gerais
Interfaces	2 × RJ45, porta de teste e USB Tipo-C
Porta óptica	OTDR: FC/UPC ou SC/UPC · OPM e VFL: porta universal de 2,5 mm
Conectividade sem fio	Bluetooth e aplicativo para smartphone
Tela	Touchscreen capacitiva de 6,2 polegadas
Bateria	Bateria de lítio de 5.000 mAh
Armazenamento de dados	Mais de 2.000 arquivos SOF
Temperatura	Operação: -10 °C a +50 °C · Armazenamento: -20 °C a +70 °C
Umidade	≤ 95% (sem condensação)
Dimensões	195 × 141 × 46 mm
Peso	0,9 kg (com bateria)
EAN/GTIN	7901124000125

Modelos
FHO3100-D24	Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 24/22 dB; Zona morta: 1/4 m
FHO3100-D28	Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 28/26 dB; Zona morta: 1/4 m
FHO3100-D32	Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 32/30 dB; Zona morta: 1/4 m
FHO3100-T24F	Comprimento de onda: 1310/1550/1625 nm ±20 nm; Faixa dinâmica: 24/22/22 dB; Zona morta: 1/4 m
FHO3100-T28F	Comprimento de onda: 1310/1550/1625 nm ±20 nm; Faixa dinâmica: 28/26/26 dB; Zona morta: 1/4 m
FHO3100-T32F	Comprimento de onda: 1310/1550/1625 nm ±20 nm; Faixa dinâmica: 32/30/30 dB; Zona morta: 1/4 m
FHO3100-M21	Comprimento de onda: 850/1300 nm ±20 nm; Faixa dinâmica: 19/21 dB; Zona morta: 1,2 m / 10 m
