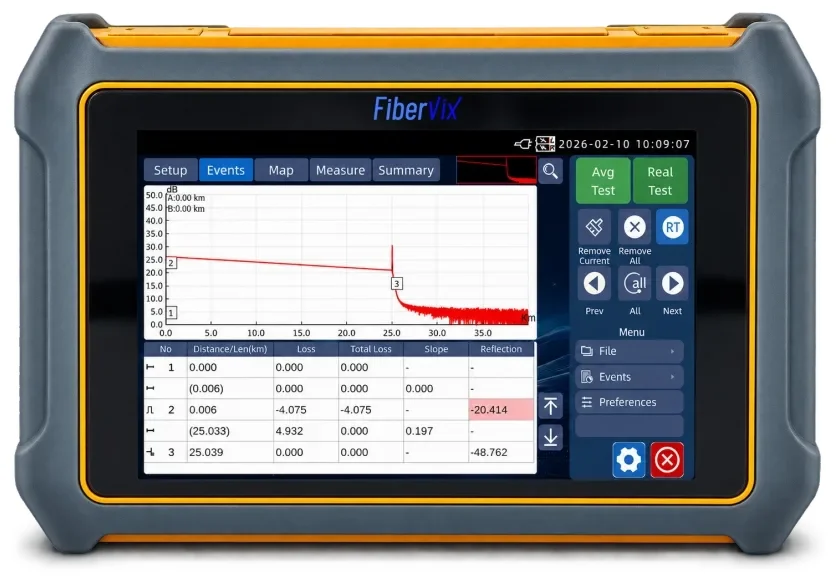

OTDR Multifuncional de Alto Desempenho FiberVix FV2590

FibervixFerramentas e testes

OTDR Multifuncional de Alto Desempenho FiberVix FV2590

Modelo
FV2590
Código
FV2590

OTDR multifuncional FV2590 com tela capacitiva de 8″, alcance de até 260 km, faixa dinâmica selecionável de 36 a 50 dB e funções VFL, OPM, OLS, FLM e microscópio para fibra óptica.

Consultar pelo WhatsApp

Preço, prazo e disponibilidade são informados no atendimento comercial. Para comprar, solicite o cadastro da sua empresa.

Descrição

  • Tela sensível ao toque capacitiva de 8 polegadas.
  • Sistema operacional Linux.
  • Interface de usuário (UI) redesenhada para melhor experiência de operação.
  • Faixa dinâmica selecionável de 36 a 50 dB, com suporte a comprimentos de onda multimodo.
  • Zona morta de evento / zona morta de atenuação: 0,5 m / 2,5 m.
  • Medidor de potência óptica 10G PON e GPS opcionais.
  • Suporte às funções VFL, OPM, OLS, FLM e microscópio para fibra óptica.
  • Duas baterias de lítio de 5300 mAh.
  • Suporte a Wi-Fi, Bluetooth e aplicativo para smartphone.

Especificações técnicas

OTDR
Largura de pulso3 ns, 5 ns, 10 ns, 30 ns, 50 ns, 100 ns, 275 ns, 500 ns, 1 µs, 2 µs, 5 µs, 10 µs, 20 µs
Faixa de distância500 m a 260 km
Resolução de amostragemMínimo de 5 cm
Pontos de amostragemMáximo de 256.000 pontos
Linearidade≤ 0,03 dB/dB
Limiar de perda0,01 dB
Resolução de perda0,001 dB
Resolução de distância0,01 m
Config. IOR (Índice de Refração)1,00000 a 2,00000, passo de 0,0001
Precisão de distância±(0,75 m + distância de teste × 3 × 10⁻⁵ + resol. amostragem), excluindo a incerteza do IOR
Medidor de potência óptica · OPM
Faixa de comprimento de onda800 a 1700 nm
Comprimentos de onda calibrados850 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 nm
Faixa de medição-40 a +26 dBm
Precisão±0,5 dB
Resolução0,01 dB
Medidor seletivo de potência óptica 10G PON (opcional)
Comprimentos de onda calibrados850 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
Medição 10G PONMedições separadas em 1490 nm e 1577 nm, com exibição simultânea na mesma tela
Faixa de medição-40 a +10 dBm
Precisão±0,5 dB
Resolução0,01 dB
Fonte de luz óptica · OLS
Comprimento de onda de operaçãoCorrespondente ao comprimento de onda do OTDR
Potência de saída-8 dBm
Modo de saídaCW / 270 Hz / 1 kHz / 2 kHz
gerais
Sistema operacionalLinux
Interfaces | USB1 × RJ45 + 3 × USB = USB 2.0; 2 × USB Tipo A + 1 × USB Tipo C
Porta óptica OTDRFC/UPC ou SC/UPC
Porta OPMUniversal 2,5 mm
Porta VFLUniversal 2,5 mm
Conectividade sem fioWi-Fi, Bluetooth e aplicativo para smartphone
GPSOpcional
TelaTela capacitiva sensível ao toque de 8″
Bateria2 baterias de lítio de 5300 mAh
Armazenamento de dados16 GB
Temp. operação | armazenamento-10 °C a +50 °C | -20 °C a +70 °C
Umidade relativa≤ 95%, sem condensação
Dimensões260 × 176 × 55 mm
Peso1,9 kg, incluindo bateria
EAN/GTIN7901124000132
Modelos
FHO5500-D36Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 36/34 dB; Zona morta: 0,5/2,5 m
FHO5500-D43Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 43/41 dB; Zona morta: 0,5/2,5 m
FHO5500-D46Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 46/44 dB; Zona morta: 0,5/2,5 m
FHO5500-D50Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 50/48 dB; Zona morta: 0,5/2,5 m
FHO5500-T36FComprimento de onda: 1310/1550/1625 nm ±20 nm; Faixa dinâmica: 36/34/34 dB; Zona morta: 0,5/2,5 m
FHO5500-T43FComprimento de onda: 1310/1550/1625 nm ±20 nm; Faixa dinâmica: 43/41/41 dB; Zona morta: 0,5/2,5 m
FHO5500-T46FComprimento de onda: 1310/1550/1625 nm ±20 nm; Faixa dinâmica: 46/44/44 dB; Zona morta: 0,5/2,5 m
FHO5500-T50FComprimento de onda: 1310/1550/1625 nm ±20 nm; Faixa dinâmica: 50/48/48 dB; Zona morta: 0,5/2,5 m
FHO5500-TC36FComprimento de onda: 1310/1550/1650 nm ±20 nm; Faixa dinâmica: 36/34/34 dB; Zona morta: 0,5/2,5 m
FHO5500-TC43FComprimento de onda: 1310/1550/1650 nm ±20 nm; Faixa dinâmica: 43/41/41 dB; Zona morta: 0,5/2,5 m
FHO5500-TC46FComprimento de onda: 1310/1550/1650 nm ±20 nm; Faixa dinâmica: 46/44/44 dB; Zona morta: 0,5/2,5 m
FHO5500-TC50FComprimento de onda: 1310/1550/1650 nm ±20 nm; Faixa dinâmica: 50/48/48 dB; Zona morta: 0,5/2,5 m
FHO5500-MD28Comprimento de onda: 850/1300 nm ±20 nm; Faixa dinâmica: 26/28 dB; Zona morta: 0,5/2,5 m
FHO5500-MD28Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 36/34 dB; Zona morta: 0,5/2,5 m
FHO5500-MD29Comprimento de onda: 850/1300 nm ±20 nm; Faixa dinâmica: 26/28 dB; Zona morta: 0,5/2,5 m
FHO5500-MD29Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 43/41 dB; Zona morta: 0,5/2,5 m
