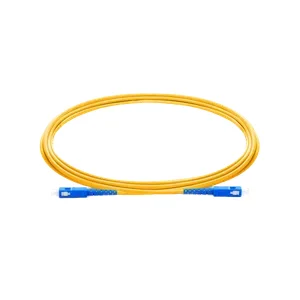

Patch Cords Breve descrição: O patch cord e o pigtail de fibra óptica podem ser classificados em FC, SC, LC, MU e ST. Com ponteiras cerâmicas de alta qualidade, possui boa conformidade e baixa perda de inserção. E é…

Consultar pelo WhatsApp

Preço, prazo e disponibilidade são informados no atendimento comercial. Para comprar, solicite o cadastro da sua empresa.

Descrição

Breve descrição

O patch cord e o pigtail de fibra óptica podem ser classificados em FC, SC, LC, MU e ST. Com ponteiras cerâmicas de alta qualidade, possui boa conformidade e baixa perda de inserção. E é amplamente utilizado em redes de telecomunicações, transmissão de dados, equipamentos de teste e LAN de CATV etc.

Recurso

  • Baixa perda de inserção e alta perda de retorno;
  • Boa repetibilidade e intercambialidade;
  • Polimento PC, UPC, APC; Conector FC, SC, ST, LC, MU;
  • Adequado para sistema de transmissão de fibra óptica de alta velocidade e alta capacidade;
  • Fornece patch cord e tranças de modo único/multimodo;
  • Diâmetro da fibra: Φ0,9 mm, Φ2,0 mm, Φ3,0 mm;
  • Comprimento/Tipo: de acordo com as demandas dos clientes.

Aplicação

  • Sistema de comunicações por fibra óptica;
  • Redes de acesso em fibra óptica;
  • CATV de fibra óptica;
  • Equipamento de teste de fibra óptica;
  • Comunicação de dados em fibra óptica;

Parâmetros Técnicos

NO. ¦

ITEM ¦

UNIT ¦

Modo único ¦

Modo múltiplo ¦

1 ¦

Perda de inserção ¦

dB ¦

≤0.3 ¦

≤0.3 ¦

2 ¦

Perda de retorno ¦

dB ¦

PC ¦

UPC ¦

APC ¦

/ ¦

≥45 ¦

≥50 ¦

≥60 ¦

≥35 ¦

3 ¦

Repetibilidade ¦

dB ¦

0.1 ¦

4 ¦

Tempo de trabalho ¦

Tempo ¦

≥1000 ¦

5 ¦

Temperatura ¦

ºC ¦

  • 40~+85 ¦

6 ¦

Diâmetro do cabo óptico ¦

mm ¦

Ф0.9, Ф2.0, Ф3.0 ¦

3D Especificações

Item ¦

UPC - Polimento ¦

APC - Polimento ¦

Diâmetro do Ferrolho (MM) ¦

2.5 ¦

1.25 ¦

2.5 ¦

1.25 ¦

Raio da Curva (mm) ¦

10~25 ¦

7~25 ¦

5~12 ¦

Altura da fibra (nm) ¦

  • 125~50 ¦

±100 ¦

Deslocamento do ápice (um) ¦

≤50 ¦

≤50 ¦

Modelos de Patch Cord

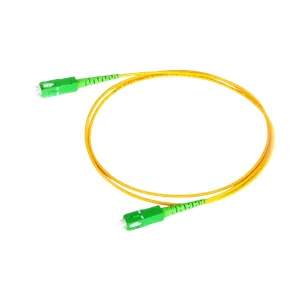

  • SC/APC - SC/APC
  • SC/UPC - SC/UPC

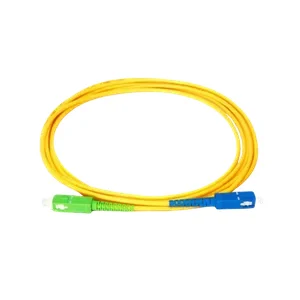

  • SC/APC - SC/UPC

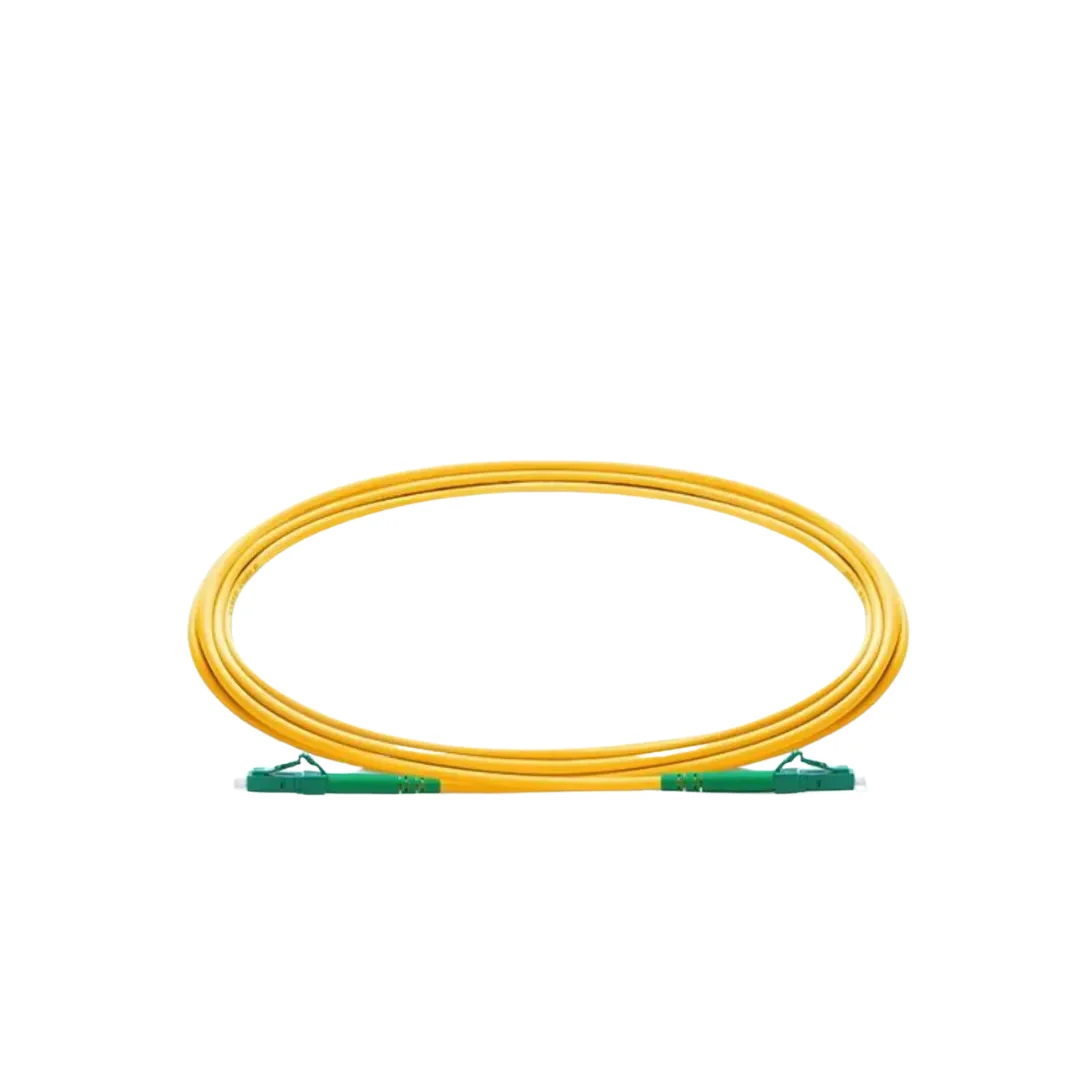

  • LC/APC - LC/APC

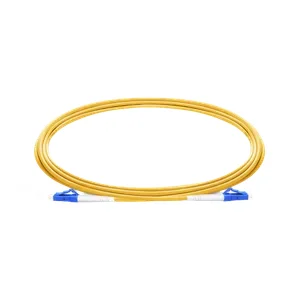

  • LC/UPC - LC/UPC

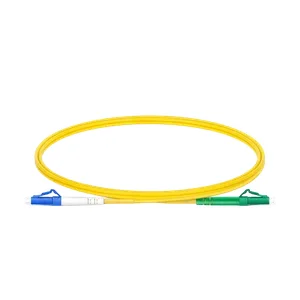

  • LC/UPC - LC/APC

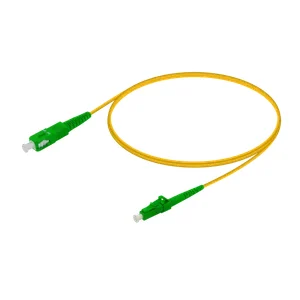

  • SC/APC - LC/APC

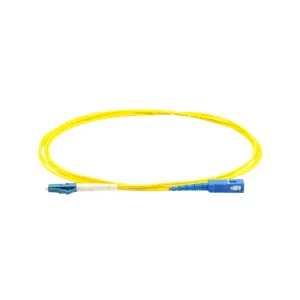

  • SC/UPC - LC/UPC

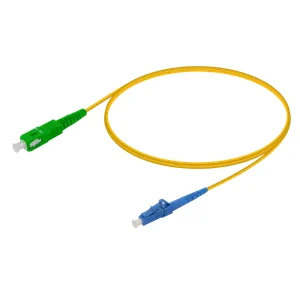

  • SC/APC - LC/UPC

Especificações técnicas

Parâmetros técnicos
Perda de inserçãoUnidade: dB; Modo único: ≤ 0,3; Modo múltiplo: ≤ 0,3
Perda de retorno (PC / UPC / APC)Unidade: dB; Modo único: ≥ 45 / ≥ 50 / ≥ 60; Modo múltiplo: ≥ 35
RepetibilidadeUnidade: dB; Modo único: 0,1; Modo múltiplo: 0,1
Tempo de trabalhoUnidade: ciclos; Modo único: ≥ 1000; Modo múltiplo: ≥ 1000
TemperaturaUnidade: °C; Modo único: -40 a +85; Modo múltiplo: -40 a +85
Diâmetro do cabo ópticoUnidade: mm; Modo único: Ø 0,9 / Ø 2,0 / Ø 3,0; Modo múltiplo: Ø 0,9 / Ø 2,0 / Ø 3,0
Especificações 3D
Diâmetro do ferrolho (mm)UPC · Ø 2,5 mm: 2,5; UPC · Ø 1,25 mm: 1,25; APC · Ø 2,5 mm: 2,5; APC · Ø 1,25 mm: 1,25
Raio da curva (mm)UPC · Ø 2,5 mm: 10 ~ 25; UPC · Ø 1,25 mm: 7 ~ 25; APC · Ø 2,5 mm: 5 ~ 12; APC · Ø 1,25 mm: 5 ~ 12
Altura da fibra (nm)UPC · Ø 2,5 mm: -125 ~ 50; UPC · Ø 1,25 mm: -125 ~ 50; APC · Ø 2,5 mm: ± 100; APC · Ø 1,25 mm: ± 100
Deslocamento do ápice (µm)UPC · Ø 2,5 mm: ≤ 50; UPC · Ø 1,25 mm: ≤ 50; APC · Ø 2,5 mm: ≤ 50; APC · Ø 1,25 mm: ≤ 50
Modelos
FV7001SC/APC – SC/APC
FV7002SC/UPC – SC/UPC
FV7003SC/APC – SC/UPC
FV7004LC/APC – LC/APC
FV7005LC/UPC – LC/UPC
FV7006LC/UPC – SC/APC
FV7007SC/APC – LC/APC
FV7008SC/UPC – LC/UPC
FV7009SC/APC – LC/UPC
