Power Meter PON com VFL – FV8204

Modelo: FV8204
Código: FV8204

Medidor de Potência Óptica FiberVix FV8204 com sensor InGaAs, precisão de ±0,2 dB, memória para 999 medições e opções de VFL e Bluetooth para testes ópticos.

Preço, prazo e disponibilidade são informados no atendimento comercial. Para comprar, solicite o cadastro da sua empresa.

Baixar datasheetPDF, 0,4 MB

Descrição

Sensor óptico InGaAs;
Faixa de operação de 800 a 1700 nm;
Faixa de medição de até -70 a +10 dBm, conforme versão;
Versão de alta potência de -50 a +26 dBm;
Precisão de ±0,2 dB;
Resolução de 0,01 dB;
Unidades dBm, dB e mW;
Detecção de 270 Hz, 330 Hz, 1 kHz e 2 kHz;
Reconhecimento automático de comprimento de onda com fonte FHS2 compatível;
Memória para 999 grupos de dados;
Interface USB Type-C;
VFL 10 mW opcional;
Bluetooth opcional;
Autonomia de até 40 horas no modo OPM.

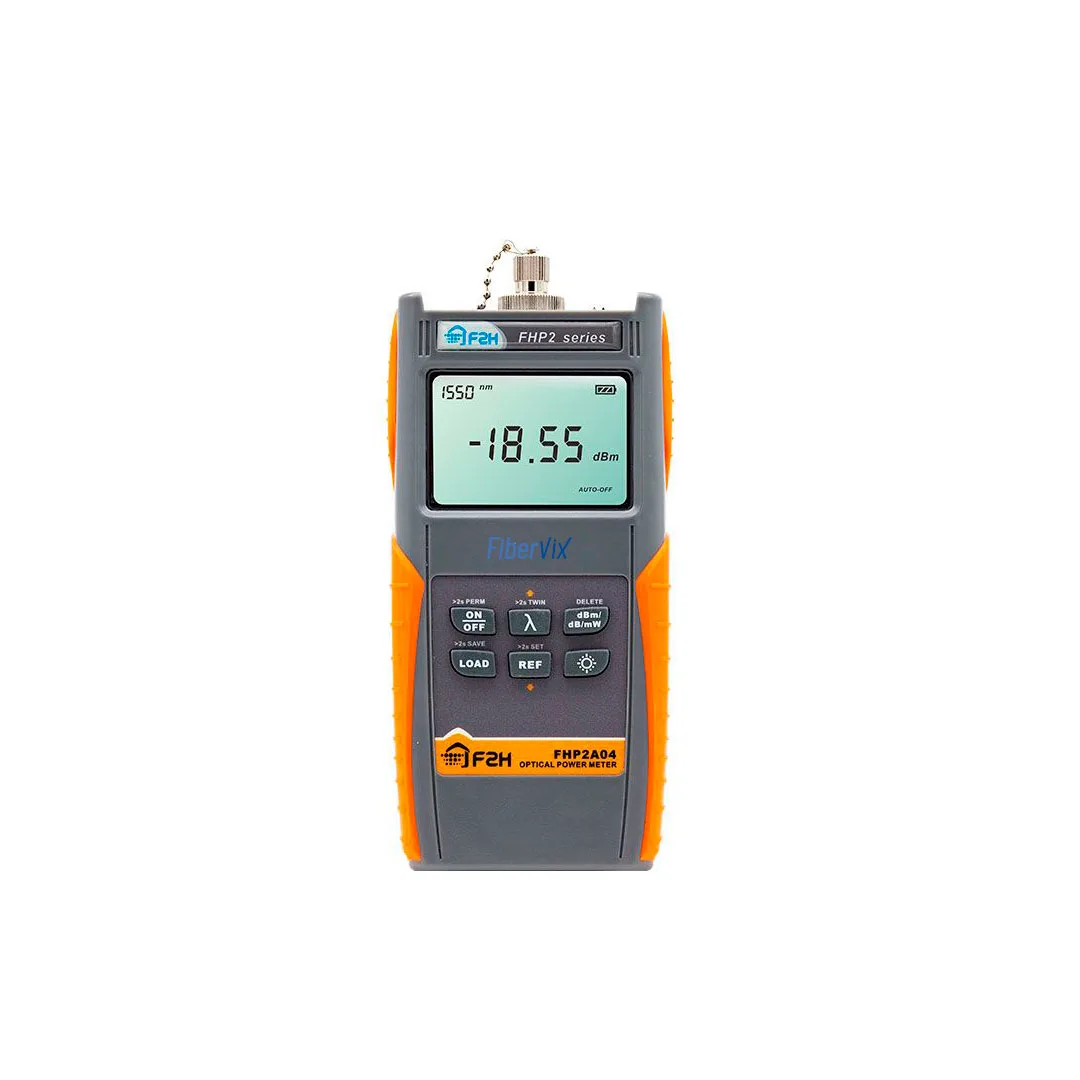

O Medidor de Potência Óptica FiberVix FV8204 Série FHP2A/B04 é um instrumento desenvolvido para medição precisa de potência em redes de fibra óptica, indicado para atividades de instalação, manutenção, diagnóstico e testes de enlaces ópticos.

Equipado com sensor InGaAs, opera na faixa de comprimento de onda de 800 a 1700 nm e possui comprimentos de onda calibrados em 850, 1300, 1310, 1490, 1550 e 1625 nm, além de opções adicionais de calibração. Dependendo da versão, oferece faixa de medição de -70 a +10 dBm (FHP2A04) ou -50 a +26 dBm (FHP2B04), com precisão de ±0,2 dB e resolução de 0,01 dB.

O equipamento suporta detecção de frequência em 270 Hz, 330 Hz, 1 kHz e 2 kHz e pode reconhecer automaticamente o comprimento de onda quando utilizado em conjunto com uma fonte laser compatível da série FHS2, facilitando os procedimentos de teste e reduzindo erros de configuração.

Possui memória interna para até 999 grupos de dados, com possibilidade de transferência para software em computador e geração de relatórios. A interface USB Type-C permite carregamento e transferência de dados.

Como recursos opcionais, o FV8204 pode contar com VFL de 10 mW para localização visual de falhas e Bluetooth, possibilitando conexão com aplicativo móvel e geração de relatórios de teste diretamente pelo smartphone.

Acessórios

Acompanha 2 baterias Ni-MH AA, adaptador FC, adaptador SC, fonte de alimentação, cabo USB, relatório de teste, guia rápido e bolsa de transporte.

Medições precisas e eficientes para instalação e manutenção de redes ópticas

Especificações técnicas

Especificações
Tipo de sensor	Modelo A04: InGaAs; Modelo B04: InGaAs
Faixa de comprimento de onda de operação	Modelo A04: 800–1700 nm; Modelo B04: 800–1700 nm
Comprimentos de onda calibrados	Modelo A04: Padrão: 850/1300/1310/1490/1550/1625 nm. Opcional: 980/1270/1577/1650 nm etc.; Modelo B04: Padrão: 850/1300/1310/1490/1550/1625 nm. Opcional: 980/1270/1577/1650 nm etc.
Faixa de medição	Modelo A04: -70 a +10 dBm; Modelo B04: -50 a +26 dBm
Precisão	Modelo A04: ±0,2 dB; Modelo B04: ±0,2 dB
Resolução	Modelo A04: 0,01 dB; Modelo B04: 0,01 dB
Detecção de frequência	Modelo A04: 270 Hz / 330 Hz / 1 kHz / 2 kHz; Modelo B04: 270 Hz / 330 Hz / 1 kHz / 2 kHz
Comprimentos de onda reconhecíveis	Modelo A04: 850/1300/1310/1490/1550/1625 nm; Modelo B04: 850/1300/1310/1490/1550/1625 nm
Faixa de identificação de frequência	Modelo A04: -40 a +10 dBm @ 1550 nm; Modelo B04: -20 a +26 dBm @ 1550 nm
Faixa de identificação de comprimento de onda	Modelo A04: -40 a +10 dBm @ 1550 nm; Modelo B04: -20 a +26 dBm @ 1550 nm
Unidades de medição	Modelo A04: dBm / dB / mW; Modelo B04: dBm / dB / mW
VFL (opcional)	Modelo A04: Comp. onda: 650 ±10 nm; potência de saída: 10 mW; modos: CW/2 Hz; Modelo B04: Comp. onda: 650 ±10 nm; potência de saída: 10 mW; modos: CW/2 Hz
Bluetooth (opcional)	Modelo A04: Conexão com aplicativo móvel via Bluetooth; Modelo B04: Conexão com aplicativo móvel via Bluetooth
Capacidade de memória	Modelo A04: 999 grupos de dados, com transferência por software no PC para geração de relatórios; Modelo B04: 999 grupos de dados, com transferência por software no PC para geração de relatórios
Porta elétrica	Modelo A04: USB Type-C: carregamento e transferência de dados; Modelo B04: USB Type-C: carregamento e transferência de dados
Porta óptica	Modelo A04: OPM: conector FC; VFL: conector FC; Modelo B04: OPM: conector FC; VFL: conector FC
Alimentação	Modelo A04: 2 baterias Ni-MH AA (uso contínuo de até 40 horas somente no modo OPM). Entrada: AC 100–240 V, 50/60 Hz; saída: DC 5 V / 1 A; Modelo B04: 2 baterias Ni-MH AA (uso contínuo de até 40 horas somente no modo OPM). Entrada: AC 100–240 V, 50/60 Hz; saída: DC 5 V / 1 A
Temperatura de operação	Modelo A04: -10 °C a +50 °C; Modelo B04: -10 °C a +50 °C
Temperatura de armazenamento	Modelo A04: -20 °C a +70 °C; Modelo B04: -20 °C a +70 °C
Dimensões / peso	Modelo A04: 160 × 76 × 45 mm / 265 g; Modelo B04: 160 × 76 × 45 mm / 265 g
EAN/GTIN	Modelo A04: 7901124000118; Modelo B04: 7901124000118

Operação das teclas
K1 · ON/OFF	Pressione por ≥ 2 s para ligar/desligar. Por < 2 s, com o equipamento ligado, ativa/desativa o desligamento automático (Auto-off)
K2 · λ	Alterna entre 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm. Por ≥ 2 s ativa a função WIN (identificação automática do comprimento de onda), com fonte laser da série FHS2
K3 · dBm/dB/mW	Alterna a unidade entre dBm, dB e mW. No modo de dados históricos: exclui os dados salvos atualmente; por ≥ 2 s exclui todos os dados armazenados
K4 · LOAD	Exibe os dados históricos armazenados. Por ≥ 2 s armazena os dados do teste atual
K5 · REF	Exibe o nível de referência do comprimento de onda selecionado. Por ≥ 2 s define o nível atual como valor de referência
K6 · iluminação	Liga/desliga a iluminação do display
K7 · som	Liga/desliga o sinal sonoro do instrumento
K8 · VFL	Por ≥ 2 s liga/desliga o VFL. Pressão breve alterna o modo entre CW (contínuo) e 2 Hz (intermitente)
K9 · Bluetooth	Liga/desliga o Bluetooth do instrumento

Combinações de teclas
K3 + K4	Entra/sai do modo de calibração da potência óptica. No modo OPM: K2 aumenta 0,01 dB; K5 diminui 0,01 dB; K6 aumenta 0,1 dB; K8 diminui 0,1 dB. K3 + K4 novamente apaga os dados de calibração atuais
K3 + K6 (equipamento desligado)	Entra/sai do modo de calibração de potência do VFL. K2 aumenta a potência do VFL e K5 diminui
